کولینگ تاور مدار باز مرطوب

کولینگ تاور مدار باز مرطوب

کولینگ تاور مدار باز مرطوب نوعی کولینگ تاور با سیستم توزیع آب مدار باز می‌باشد که دمای سیال گرم را کم می‌نماید،مکانیزم کولینگ تاور مرطوب براساس تبخیر است. اینگونه تجهیزات از طریق پاشش مایع و گردش هوا عمل سرد سازی انجام می‌دهد. برج خنک کننده مدار باز برای محیط‌های صنعتی همانند: چگالنده‌ها، مبدل‌های گرمایی، چیلر تهویه مطبوع، توربین نیروگاه‌ها کارایی بسیاری دارد. زیرا این صنایع آب را بعنوان خنک کننده سیستم‌ها بکار می‌برند. سیال بعد سرد سازی بازیابی شده یعنی جهت استفاده دوباره به محیط صنعتی برگشت داده میشود. کولینگ تاور مدار باز مرطوبجزء پرکاربردترین منابع سرمایشی و خنک سازی آب بشمار می‌آید. شرکت کولینگ تاور CTR طراح انواع تاورهای فایبرگلاس مرطوب همراه گارانتی داخل کشور میباشد.

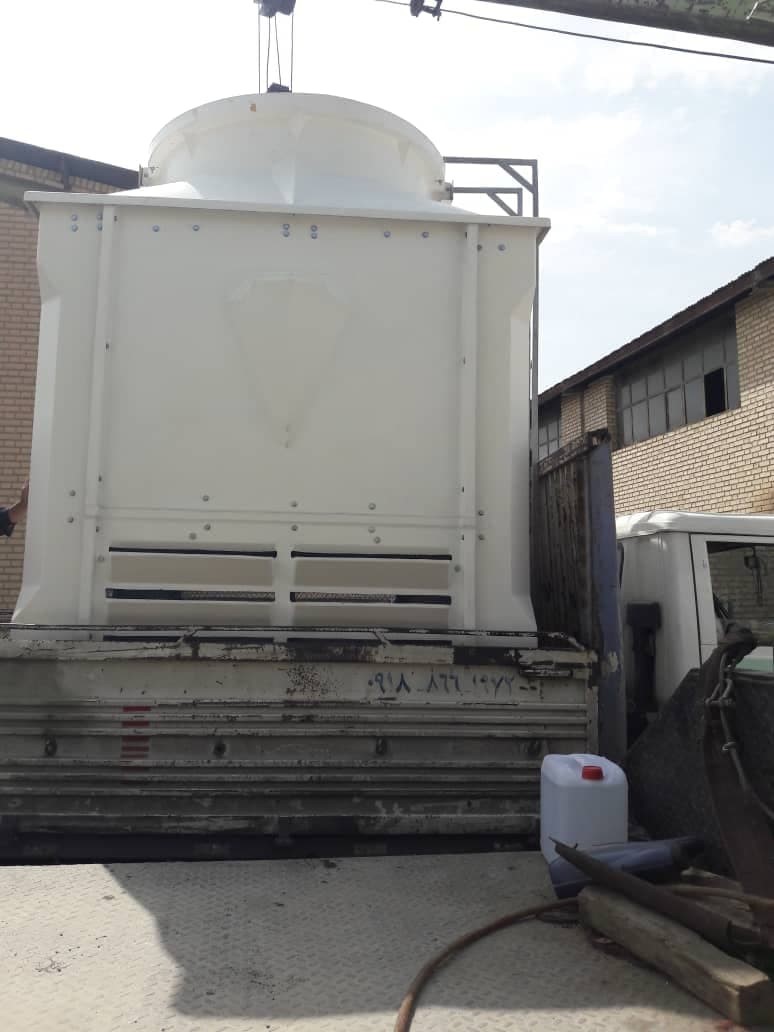

col

نحوه عملکرد کولینگ تاور مدار باز مرطوب

وظیفه اصلی کولینگ تاورهای مدار باز کاهش دمای آب می باشد. بنحویکه طی تشکیل تماس مستقیم روی پکینگ بین مایع و هوا موجب تبخیر میزان اندک جریان آب میشوند. سپس گرمای لازم جهت بخار این مقدار سیال بوسیله مسیر اصلی اب تامین میگردد. در ادامه سبب خنک تر شدن دما می شود. کولینگ تاور مدار باز مرطوب گرما و جرم را کاملا همزمان انتقال میدهد. جابجایی حرارت همچنین انرژی گرمایی از سمت جریان آب به مسیر هوا صورت می‌پذیرد. بواسطه ورود بخارات سیال در هوا نوعی انتقال جرم نیز اتفاق می‌افتد. یعنی کولینگ تاور مرطوب طی انتقال همزمان حرارت و جرم باعث سرد شدن مایع در یک فرآیند باز می‌شود.

کولینگ تاور مرطوب شامل چه قطعات مشترکی می‌باشد؟

  1. 1.الکتروموتور : عهده دار جابجایی قدرت و چرخاندن فن درون کولینگ تاور مدار باز هستند، کمپانی ctr الکتروموتورها را دو برند زیمنس آلمان، موتوژن تبریز داخل دستگاه نصب میکند.
  2. 2.دیواره (استراکچر) : نشان دهنده طراحی یا همان شکل کولینگ تاور تر است شامل لوور و پنل میگردد. استراکچر تاورهای مرطوب دو مدل مکعبی، مدور میباشد.
  3. 3.قطره گیر (المیناتور) : مانع ورود و خروج قطرات سیال به درون برج خنک کننده می‌شود.
  4. 4.فلنچ و لوله‌ها : منظور لوله‌های اصلی هدر آب برج خنک کاری است.
  5. 5.سیستم پاشش آب (نازل، اسپرینکلر) : هدایت کننده جریان مایع بوده و آنرا بروی پکینگ‌ها توزیع می‌نماید.
  6. 6.تشتک: بخش پایینی کولینگ‌ها جای گرفته که آب سرد شده در آن جمع می‌گردد.
  7. 7.تجهیزات هوارسانی : مشمول پروانه، تسمه پولی، هاب، شفت بوده که به وجود آورنده هوای مناسب درون دستگاه هستند.
  8. 8.پوشال خنک کننده (پکینگ) : سطح تماس و زمان تبادل حرارت میان آب و هوا را افزایش میدهد.

سیستم توزیع کننده آب برج خنک کننده مدار باز

تجهیزات پاشش سیالی که برای طراحی کولینگ تاور مرطوب استفاده می‌گردد به مکعبی یا گرد بودن برج بستگی دارد. اگر دستگاه مدل مخروطی باشد سیستم توزیع مایع چرخشی و دوار بنام اسپرینکلر کار برده میشود. آبگردان کولینگ تاور از اندازه 2/1/1 تا 12 اینچ با متریال آلومینیوم، برنج، چدن تولید میگردد.

چنانچه برج خنک کاری مدار باز مدل مکعبی باشد برای پاشش آب قطعات نازل یا افشانک کارایی دارد. نازل سیستم ثابت پخش کننده سیال محسوب شده و دارای انواع مختلفی است. مدلهایی همچون افشانک حلزونی، مربع پاش، چپقی سر استیل، توربو همچنین در تاورهای مکعبی مرطوب با ظرفیت بالا فوگرهای مربع پاش و H2طراحی می شود.

ویژگی های کولینگ تاور مدار باز مرطوب

  1. 1.در محل و ابعاد بالا قابل مونتاژ میباشد
  2. 2.تعمیر، نگهداری، نصب راحت
  3. 3.قیمت آن نسبت به انواع برج خنک کننده مدار بسته و هیبریدی کمتر است
  4. 4.فاقد آلاینده‌های زیست خراب کن بوده پس محیط زیست آسیب نمی‌بیند
  5. 5.تا نزدیک دمای مرطوب فضا دمای سیال سرد خروجی را کاهش می دهد
  6. 6.زمان تولید کمتری در مقایسه با دیگر کولینگ تاورها دارد
  7. 7.مکانیزم کاری زیاد
  8. 8.وزن سبک داشتن که جابجایی را آسانتر میکند

کولینگ تاورهای مرطوب جریان مخالف

اگر در کولینگ تاورهای مرطوب توزیع آب تحت یک مسیر غیر همسو (مخالف) با جریان هوا صورت بگیرد برج خنک کاری نوع کانترفلو (جریان مخالف) میباشد. عموما از بخش پایینی و هر چهار طرف ورودی جریان هوای خشک بداخل برخورد دار است. کولینگ تاورهای مرطوب جریان مخالف بعلت مکش هوا، برخورد سیال با آب در لایه‌های گوناگون سطوح خنک کننده مکانیزم نسبتا بالاتری دارند. برای همین مناسب محیط‌هایی که رطوبت نسبی پایینی داشته هستند. همچنین در مناطق خشک استفاده شده و راندمان بیشتری دارد.

کولینگ تاور مدار باز جریان متقاطع

چنانچه درون کولینگ تاور مدار باز مکش هوا از دو طرف انجام گردد، جریان هوای خشک و خنک ورودی عمود بر مسیر آب باشد تجهیز کراس فلو (جریان متقاطع) است. برجهای خنک کن جریان متقاطع ازهر دو سمت دارای ورودی هوا یا همان لوور هستند. اینگونه کولینگ تاور مرطوب در تمام لایه‌های پکینگ یا سطوح تبادل حرارت کاملا یکسان طی مجاورت با هوای خشک ورودی قرار میگیرند. بدین سبب بیشتر مناسب منطقه‌هایی با رطوبت نسبی زیاد مانند شمال و جنوب کشور می باشد. این شکل برج خنک کاری نسبیت به انواع دیگر ارتفاع کمتری را داراست.

برج خنک کن مکعبی و مدور مرطوب مدار باز

کولینگ تاور مکعبی مدار باز مرطوب از سیستم پاشش آب ساده و بدنه مکعبی شکل برخوردار است. سیال در خروجی افشانک‌ها اسپری شده سپس روی پکینگ‌ها پاشش میشود. تجهیزات هوادهی برج خنک کاری مکعبی فن مکنده دمنده محوری یا پروانه سانتریفوژ می‌باشد. متریال استراکچر کولینگ تاورهای مکعبی مرطوب با فایبرگلاس، گالوانیزه ساخته میگردد. همچنین بعلت کاهش زیاد دمای آب خروجی راندمان زیادتری نسبت به نوع مدور داراست. چون تجهیزات توزیع مایع آن دوار نیست تعمیر، نگهداری آسانتری و کم هزینه‌ای دارد.

کولینگ تاور مخروطی دارای سیستم توزیع سیال چرخشی و بدنه مدور است. آب بصورت دوار روی سطوح خنک کننده پخش می‌گردد. دستگاه گردش هوا کولینگ تاور مدار باز گرد فن محوری، مکنده القایی طراحی می شود. ابعاد اینگونه برج‌های خنک کننده در مقایسه با مکعبی بخاطر داشتن فضاهای خالی زیاد که بوسیله خروجی انشعابات لوله از کلگی توزیع آب حاصل شده بیشتر میباشد. شرکت کولینگ تاور ctr سازنده کولینگ‌های مکعبی و مدور از ظرفیت 10 الی 2000 تن تبرید با بهترین متریال می‌باشد.

عوامل تاثیر گذار بر قیمت کولینگ تاور مدار باز مرطوب

  • ·ظرفیت برج خنک کن مدار باز هرچه بیشتر باشد قیمت بالاتر میرود
  • ·مکعبی یا مخروطی بودن، برج مدور گرانتر بوده زیرا متریال بیشتری مصرف میکند
  • ·برند الکتروموتور مثلا موتور زیمنس آلمان قیمت بیشتری نسبت به موتوژن تبریز دارد
  • ·جنس سیستم توزیع آب ( چدن، آلومینیوم، برنج)
  • ·متریال سطوح خنک کننده ( پکینگ پی وی سی یا پلی پروپیلن)
  • ·نوع لووری که درون برج خنک کاری نصب می‌شود
